Как сделать свой эхолинк узел под Windiws?

Как сделать свой эхолинк узел под Windiws?
Эхолинк
00:14, 19 декабрь 2023
185
0

Программа Эхолинк может использоваться как 'юзером', так и 'сисопом'. Для этих целей в программе есть возможность выбора пользователя. Зайдите в меню - Tools -> Setup -> My Station. Выберите режим: Single-User или Sysop. Для того, чтобы создать собственный эхолинк-узел, выполните следующее:

  1. Соберите 'ключ-РТТ' для своего УКВ трансивера (см. рисунки ниже);
  2. Соедините проводами звуковую карту вашего компьютера и трансивера по схеме: SPEAKERS (трансивер) -> MIC (звуковая карта), SPEAKERS (звуковая карта) -> MIC (трансивер);
  3. Установите программу Эхолинк;
  4. Выберите в программе режим SysOp (меню Tools -> Setup -> My Station);
  5. Введите позывной эхолинк-узла. Если вы будете работать на одной частоте симплексом, др. словами - в 'прямом канале' - то выберите <ваш CALLSIGN>-L, если будете работать на разнесённых частотах репитера - то выберите <ваш CALLSIGN>-R. Подробнее о том, что такое -L и -R читайте ниже *.

При работе в режиме 'Sysop', ваш приемопередатчик должен быть соединён с аппаратным интерфейсом, с помощью которого PTT вашего трансивера будет управляться от последовательного порта компьютера. Звуковой НЧ выход трансивера должен быть подключён в Line-In гнездо, а микрофон трансивера соответственно в Line-Out гнездо звуковой карты вашего компьютера. При необходимости согласования уровней звуковых сигналов необходимо использовать внешние аттенюаторы или отрегулировать усиление в программных установках звуковой карты в Windows. Ниже приведена схема простейшего интерфейса PTT для COM порта.

Интерфейс ЭхоЛинк на оптроне
Простой интерфейс ЭхоЛинк на оптроне

Схема для Эхолинк

Схема соединения аппаратуры при работе в программе Эхолинк


Рекомендуемы интерфейс

Простой интерфейс для EchoLink, Free Radio Network, 'Шарманки' и цифровых видов связи. Подходит для различных КВ/УКВ радиостанций.


Управление PTT осуществляется через 7/4пин. COM-порта или GPIO пин, для управления PTT, эти выводы равноценны.

Резистор R1 используется с некоторыми портативными радиостанциями, он нужен для коммутации приём-передача. Его номинал обычно 3 - 5ком.

Резистор R2 нужен когда сигнал берётся с УНЧ радиостанции, он уменьшает уровень, номинал этого резистора в пределах 100ом - 330ом.

Если вы подключаете выход TXD к разъёму радиостанции предназначенному для гарнитуры (обычно это портативные радиостанции), сигнал в эфире (в некоторых радиостанциях) будет слишком высокочастотным. Для его нормализации (между выводами TXD и GND) добавьте конденсатор С1, ёмкостью 0.1-0.6мкф. АЧХ выровняется и сигнал будет хорошо звучать в эфире.

На некоторых ПК, на выводах COM-порта 7, 4 присутствует логическая единица и радиостанция становится на передачу, пока не будет запущена программа EchoLink, FRN (или другая), которая нормализует работу COM-порта.

Для работы в сетях EchoLink/FRN, нужно использовать радиостанцию, которая может длительное время работать на передачу. Не всякая портативка выдерживает такой режим. Для облегчения теплового режима радиостанции, установите ТОТ не более 60 секунд.

Для защиты радиостанции от перегрева (в некоторых случаях) необходимо питать её пониженным напряжением и установить мощность передатчика в режим Low. В некоторых случаях - спасает вентилятор.


Что такое -L и -R

Если позывной заканчивается на '-L', это означает, что это простой ЛИНК, т.е. - это эхолинк-узел, который работает на одной частоте. Другими словами - этот узел работает симплексом на одной заранее выбранной частоте. Например, UT3FT-L имеет частоту 432.800 MHz. Значит, для входа в него со стороны эфира нужно установить субтон 82.5 а разнос частот на  вашей станции не нужен. Следовательно, при соединении с таким эхолинк-узлом ваш сигнал будет передаваться и приниматься на одной частоте.

Если позывной заканчивается на '-R', то это означает, что это ЭХОЛИНК-РЕПИТЕР. Другими словами - этот узел работает на частотах местного репитера. Например, UT3FT-R имеет канал репитера R100 это частота 439.400 MHz со стандартным разносом -7600 KHz и имеет субтон 179.9 Hz. Это значит, что через  эфир, близко находящиеся радиолюбители будут работать через него, выставив у себя на радиостанциях частоту приёма 439.400 MHz, а частоту передачи = 431.800 MHz

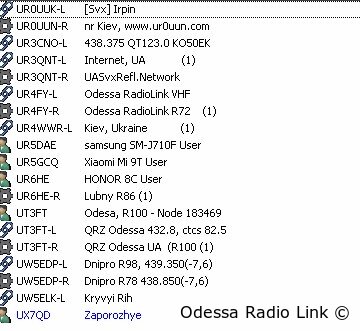

Список станций Эхолинк


Скачать Эхолинк

echolinksetup-2-3-121.zip
(Скачали 2)
5.49 Mb

Официальный сайт
