Настройка антенн VS-406

Для коллинеарных базовых UHF-антенн диапазона 400-470 МГц (таких как серия VS-406V/BS-406V) точная настройка на конкретную рабочую частоту выполняется методом физической подрезки (укорочения) внутренних излучающих элементов по специальной настроечной карте (таблице). Ниже приведена универсальная схема и методика настройки 3-элементных коллинеарных антенн (3×5/8 λ) для данного диапазона.

Универсальная карта подрезки элементов (400-470 МГц)

Так как шаг частоты обычно составляет 5 МГц, выберите центральную частоту вашей рабочей полосы:

Примечание: Если точные заводские значения из вашего комплекта незначительно отличаются (на 2-3 мм), всегда приоритетно используйте бумажную карту-вкладыш, шедшую в коробке с антенной.

Пошаговый алгоритм настройки

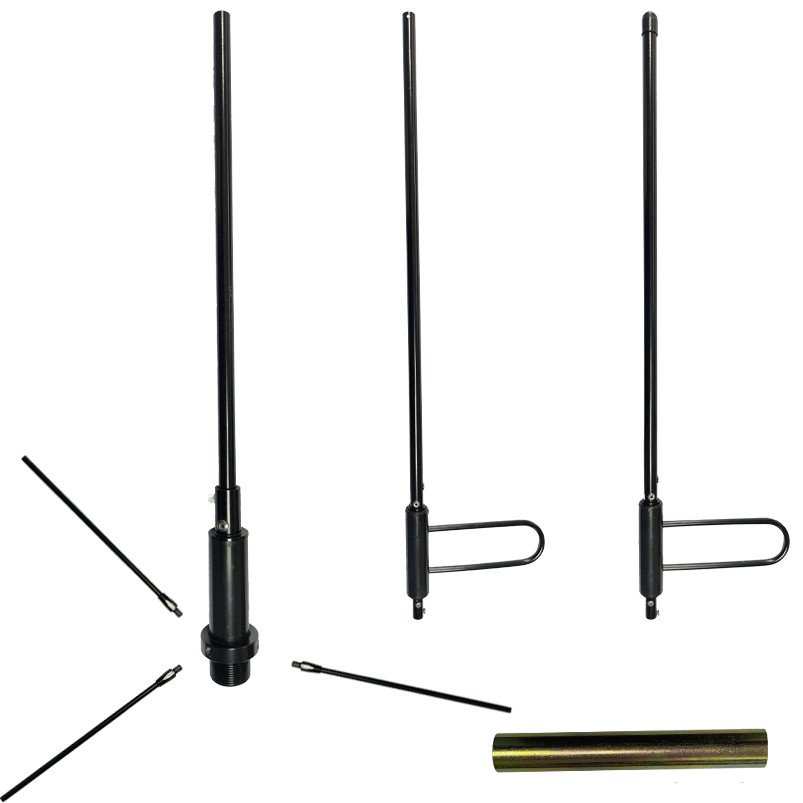

1. Разборка корпуса: Аккуратно раскрутите резьбовые соединения пластикового защитного кожуха (фиберглассовой трубки) и извлеките внутреннюю структуру антенны.

2. Замер и разметка: С помощью рулетки отмерьте необходимую длину для каждого плеча излучателя согласно таблице выше. Разметку делайте маркером.
 Совет: Не режьте сразу «впритык». Оставьте запас 2-3 мм для тонкой финальной подгонки.

3. Обрезка: Используя кусачки или надфиль, аккуратно укоротите медные/латунные элементы. Не повредите соединительные фазосдвигающие катушки!

4. Сборка противовесов: Закрепите радиальные противовесы (растяжки в основании антенны). Их длина на UHF-диапазоне фиксированная и обычно составляет около 17-19 см (в подрезке они не нуждаются).

5. Проверка КСВ (SWR): Собырите антенну обратно в кожух (это обязательно, так как пластик диэлектрика смещает резонанс вниз на несколько МГц). Подключите КСВ-метр или антенный анализатор.

6. Финальный тест: На рабочей частоте показатель КСВ должен быть менее 1.5 (в идеале — 1.1-1.2).
