Сборка и наладка Meshtastic MeshAdventurer

Если вы решили собрать собственными силами Meshtastic MeshAdventurer. Убедитесь, что у Вас достаточно опыта и навыков в пайке SMD компонентов типоразмера 0603 размером 1,6х0,8 мм.

Сейчас на рынке представлено достаточно много готовых устройств Meshtastic. Все они располагают различными возможностями, но одновременно и большим недостатком - ограниченной мощностью радиомодуля. Также, из недостатков - достаточно высокая цена готовых решений, Отсутствие какой-то специализации устройства - любое устройство является и базовой станцией, и клиентским устройством. Изучив данный вопрос, мы пришли к выводу что для работы сети, определенная инфраструктура из базовых станций все-таки требуется. Разница - в наборе функций, и характеристики приемопередающих устройств. Например, для клиентского устройства важный вопрос - портативность. Соответственно, меньшая передаваемая мощность, более портативная антенна, питание от встроенного аккумулятора, дисплей и органы управления (енкодер и кнопка). В базовой станции нет встроенного аккумулятора, дисплея, кнопок, (бесперебойность электропитания там обеспечивается внешними устройствами, а дисплей и кнопки не нужны), но там совершенно другие требование предъявляются к антенне (антенна - лучший усилитель) и радиомодулю (2 ватт). Также должны быть предприняты меры по удаленной перезагрузке устройства, в случае сбоя, сама БС находится в гермобоксе, рядом с антенной (чтоб избежать длинного фидера). Клиентское устройство может работать на портативную антенну, иметь встроенный аккумулятор, радиомодуль мощностью 1 вт (больше нет смысла ставить, т.к. сильно возрастает потребление тока), есть набор функций связанный с дисплеем и энкодером, звуковой сигнал (динамик).

В настоящее время Meshtastic MeshAdventurer является одним из самых лучших универсальных решений для использования в сети Meshtastic. Так как данное устройство использует модуль Ebyte E22 400M30S или Ebyte E22 400M33S мощностью 1 и 2 ватта соответственно, у вас будут минимальные проблемы с дальностью связи. Это сильно отличается от представленных на рынке готовых устройств с SX1268/SX1262 – 0,158 ватт или SX1278 с мощностью в каких-то 0,058 ватт.

 Обратите внимание, что в схеме приведенной в Git репозитории проекта допущена ошибка, а именно ризистор R8 должен быть сопротивлением 1кОм.

Для изготовления Meshtastic MeshAdventurer нам понадобятся следующие компоненты:

• Печатная плата устройства

• Модуль Ebyte E22 400M30S (1 ватт), или Ebyte E22 400M33S (2 ватт)

• ESP-WROOM-32 (38pin) DevKit с microUSB (будьте внимательны, ведь DevKit с USB C имеет другие размеры)

• Энкодер EC11

• Display 0.96" SSD1306 (обратите внимание, что дисплей должен быть с левым плюсом, иначе необходимо пробросить питание проволоками крест-накрест)

• Кнопка тактовая B3F

• SMA (female) угловой на плату

• Конденсатор танталовый 100 uF 6.3V Типоразмер B*2 шт

• Резистор SMD 1ком, 0603*4 шт

• Резистор SMD 100ком, 0603

• Резистор SMD 10ком, 0603*7 шт

• Конденсатор SMD 10nf 0603*2

• Конденсатор SMD 100nf 0603*4 шт

По желанию можно установить дополнительное оборудование

• Модуль погоды BME 280

• GPS модуль

• Зуммер (данная опция конфликтует с установкой батареи)

• Транзистор NPN корпус SOT 23

• Зуммер без генератора

• Питание через DC 5.5*2.1 (Данная опция конфликтует с установкой батареи)

• Линейный стабилизатор 7805 в корпусе DPCK

• Разъем на плату DC 5.5 на 2,1

Для установки батареи автономного питания нам понадобятся:

Батарея Li Ion 60*40*5

Включатель SS12F15vg6

Модуль заряда с повышающим стабилизатором - J5019 (HW-357)

Рекомендуется вместо 7805 распаять дроссель HPI0530-100 и выход DC-DC преобразователя подсоединить к контактам на плате для DC5.5*2.1

После сборки, необходимо установить прошивку устройства Meshtastic DIY v1. Рекомендуем использовать ОРИГИНАЛЬНУЮ прошивку, которую можно найти на сайте Meshtastic.org .

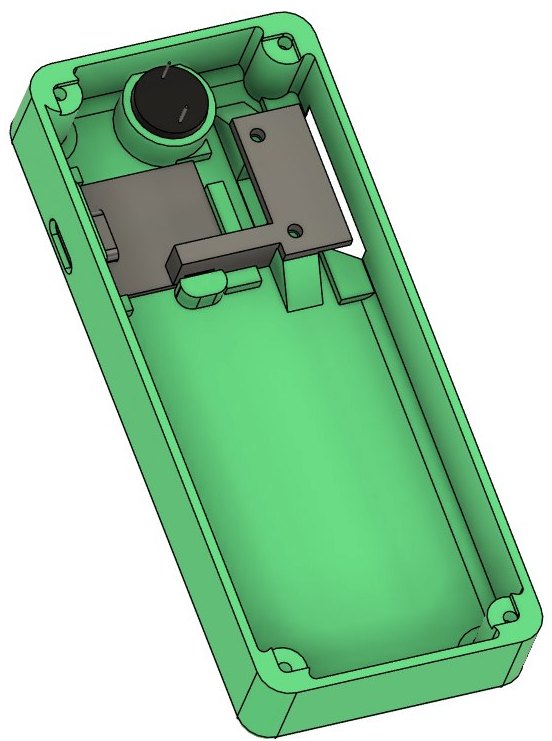

Модель для печати Meshtastic MeshAdventurer можно скачать здесь https://www.thingiverse.com/thing:6482976 . В архиве присутствуют разные варианты под разные варианты сборки Meshtastic Mesh Adventurer.

Настройка Энкодера в Meshtastic MeshAdventurer производится следующим образом. Необходимо зайти в настройки Meshtastic Android APP – Canned Message. Вводят настройки как вазано на рисунке.

В поле Messages описываются варианты сообщений, которые будут выводиться при вращении энкодера. Варианты прописываются одной строчкой и разделяются между собой символом - "|
